Секции троллейные

Троллейные секции К580 - К589

Крановые троллеи делят на: главные (для продольно­го перемещения мостового крана) и вспомогательные (для попе­речного передвижения по ферме крана тележек ).

Главные троллеи выполняют из угловой стали, швеллера,двутавра или рельса.Троллеи закрепляются на кронштейнах - троллеедержателях вдоль подкрановых путей.

Готовые секции главных троллеев выполняют из угловой ста­ли размером 50х50х5 мм или 63x63х6 мм с подпиточными алюминиевыми шинами и без них в зависимости от протяженности линии.Длинна одной секции 5950 мм + направляющая планка. После установки на место троллейные секции соединяют сваркой. Троллейные секции не из уголкового профиля, подбираются в зависимости от требования закзачика и не имеют обозначения.

Троллейная система мостовых кранов состоит из рабочих и ремонтных участков, секционных и промежуточных кронштейнов, троллеедержателей, температурных и шинных компенсаторов, указателей напряжения на троллейных линиях.

Специалисты ООО"Кранэлектро" помогут подобрать троллейную систему, с комплектом кронштейнов, троллеедержателей, компенсаторов, токоприемников и указателей.

Произведем монтаж троллейных линий.

Технические характеристики троллейных секций К580 У1

Готовые секции обычно изготавливаются из равнобокого уголка 50х5 мм. Если в зоне работы троллей ожидается высокая температура 70-80 С уголок 50х5 мм является недостаточно устойчивым к деформациям, вызванным высокой температурой применяется уголок 63х6 мм.

Когда по потере напряжения достаточен стальной уголок 50х5 или 63х6 мм, то троллеи выполняют без подпитки, во всех остальных случаях с подпиткой. В качестве подпитки используют аллюминевую шину АД31Т различного сечения.

При подпитке аллюминевой шиной  на стальную часть троллеи возлагается только функция токосъема, так как 80% расчетного тока проходит по подпиточной шине.

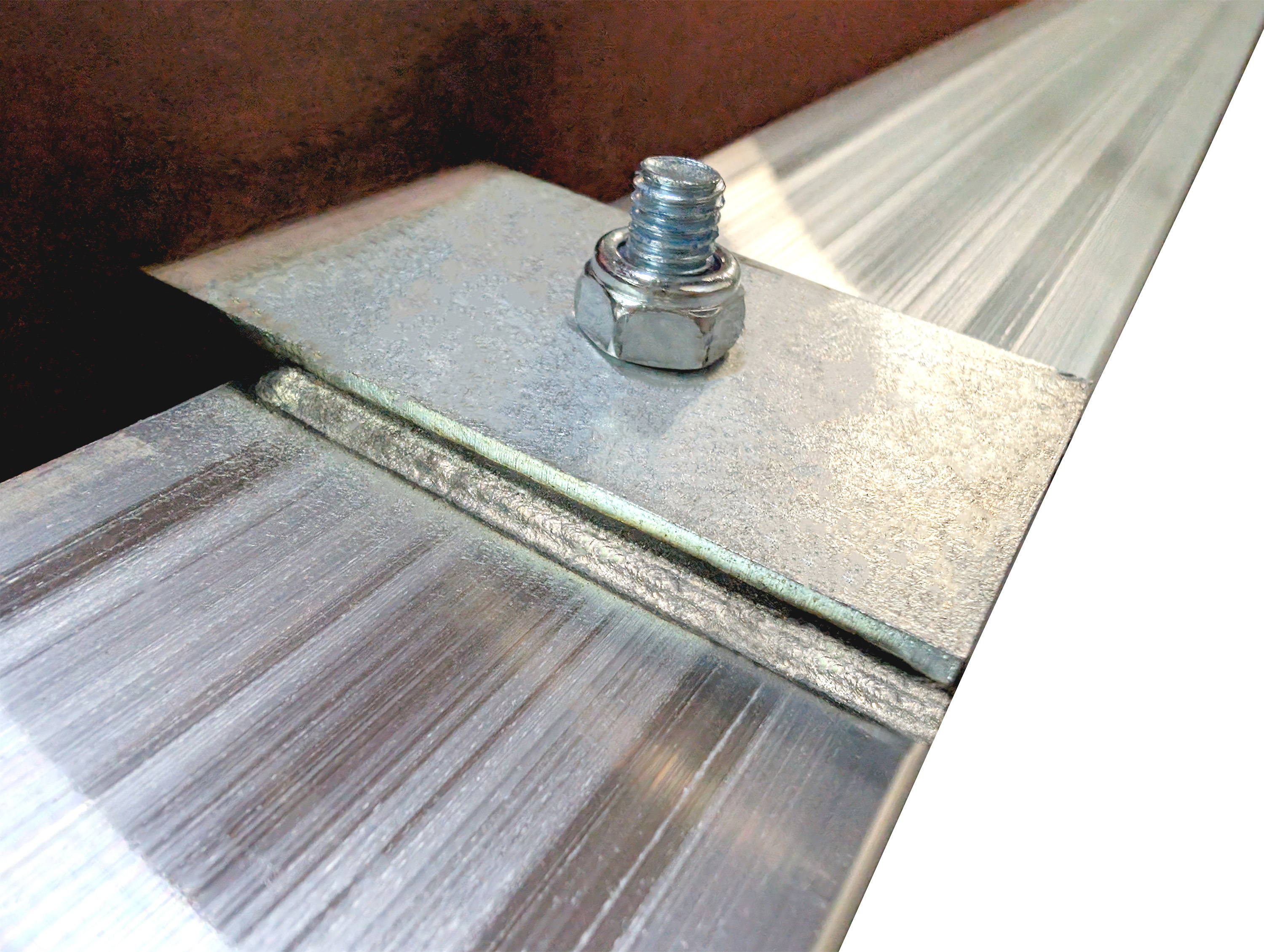

Для плотного контакта подпиточной шины с секцией, применяем лазерную сварку.

В таблице приведены основные технические характеристики секций тролейных

Специалисты Кранэлектро произведут подбор и монтаж систем кранового токоподвода. Предложим оптимальный вариант токоподвода в соответствии с вашими требованиями.Переведем оборудования на гибкие троллеи,троллеи закрытого типа или кабельный токоподвод.
